做機械設備的你可能經常會用到導軌這種東西。導軌由運動件和承導件組成，目前承導件大多采用帶凹槽或者凸起的工業鋁型材來制作。而運動件包括滾輪導軌和滾珠導軌兩種。那么怎樣將這兩種導軌安裝在工業鋁型材上呢？

導軌的運行直線度和精度要求是非常高的。所以有必要的情況下要對工業鋁型材的凹槽或者凸起進行精密加工。

安裝滾珠導軌

1， 用長壓塊和短壓塊把工業鋁型材固定在安裝底座上，

2， 采用T型螺母同其他型材進行連接。

安裝滾輪導軌

一：單沿V型導軌
需要兩根單沿V型導軌配合使用，分為A\B兩種：

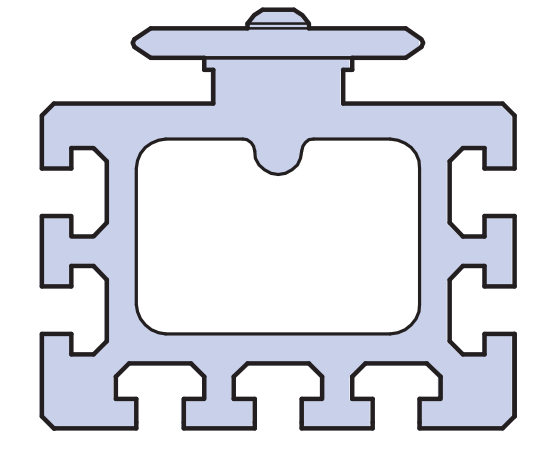

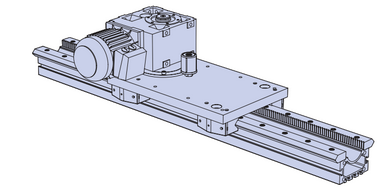

A：每根單沿V型導軌通過T型導條固定在鋁型材上，其中的一根導軌帶齒條，可方便采用齒輪齒條傳動方式：

B：每根單沿V型導軌直接安裝在工業鋁型材的平整安裝面上，其中的一根導軌帶齒條，可方便采用齒輪齒條傳動方式：

二：雙沿V型導軌：可分為A B C三種

由于滾珠直線導軌對安裝基準面的精度的高要求，就導致了工業鋁型材和滾珠直線導軌的不兼容，所以滾珠導軌和鋁型材配合應用的案例很少。而 滾輪直線導軌 ，對安裝基準面的精度并沒有那么高的要求，可以和工業鋁型材相兼容，并實現絕大部分工廠自動化和工業配套應用的精度要求。
