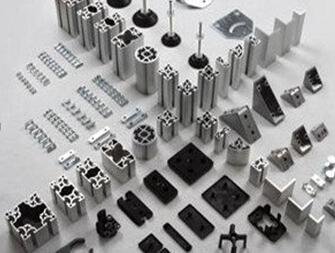

工業鋁型材零配件種類豐富多彩，大部分能夠考慮設計師的必須，關鍵的零配件有螺栓、螺帽、角件、連接件、內孔連接板、間距連接塊、延展性腳手架扣件、主題活動門鉸鏈、蹄角和萬向輪。

（1）螺栓

關鍵有專用型螺栓、專用型半圓形頭螺栓、專用型圓口螺栓、平機螺栓和T型螺栓。工業鋁型材架構一般選用內鏈方法，應用專用型半圓形頭螺栓或?qū)Ｓ眯吐菟?，安裝前需要在型材連接處攻外螺紋與打加工工藝安裝孔；專用型圓口螺栓常見于每段型材高韌性連接，連接時要在預訂部位打孔和攻外螺紋；平機螺栓與T 型螺帽相互配合，常見于合葉、搖桿等裝飾設計件與型材的連接；T型螺栓立即放進型材槽體，安裝全過程里能全自動精準定位卡緊，常與法蘭螺母相互配合應用，是安裝角件等型材零配件的關鍵連接件，可依據不一樣型材、槽寬和安裝規定，可采用不一樣規格型號及長短的T 型螺栓。

M8x12 M8x16 M8x20 M8x30

（2）螺帽

主要有法蘭螺母、正方形螺帽、T型螺帽和延展性螺帽。法蘭螺母與T型螺栓配套設施，在安裝角件等型材零配件時應用；T 型螺帽可將別的連接件簡易安全性地固定不動在工業鋁型材的槽坑中，安裝全過程中它能全自動精準定位卡緊；正方形螺帽安裝時要預塞到型材的槽坑內，用以在型材上連接各種各樣零配件；延展性螺帽能被立即塞入型材槽坑中的隨意安裝點，其后背的工具鋼球能固定不動它的部位，使安裝十分簡易且靠譜，是型材連接中應用數最多的零配件之一。

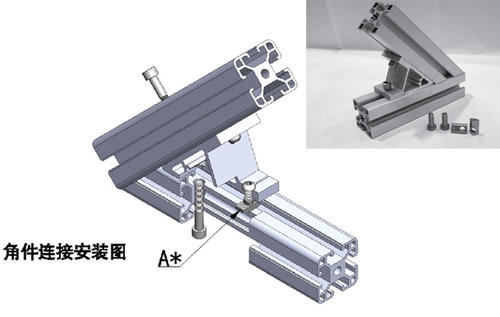

（3）角件

角件是鋁型材常見的連接件，一般用以鋁型材的豎直或交叉式連接，關鍵有常見角件、超強力角件和轉為角件三類。常見角件用以提升被連接型材點的承受力，還可以作為需挪動部位的型材連接方法；超強力角件常見于受超強力或震動的型材與型材點的支撐點與固定不動；轉為角件用以交叉式的型材連接。

連接件關鍵有內嵌連接件、角槽連接件、槽條連接件、三角連接件和傾斜角連接件。內嵌連接件關鍵用以型材十字連接或豎直連接，安裝時要在型材要求規格部位打安裝加工工藝孔，便于將零配件埋進期間，另外將延展性螺帽放進另一型材的槽坑內，隨后再卡緊螺栓；角槽連接件有E型和L 型二種，用以二根型材的斜角連接，安裝時將其兩邊各自插進型材的槽坑內，隨后用固定螺釘卡緊，安裝時需依據型材的槽寬和連接方法采用采用不一樣的角件連接件；槽條連接件用以二根型材中間平行線延長連接，安裝時將其插進二根型材連接處的的槽坑內，隨后用固定螺釘卡緊；三角連接是半圓型型材的專用型連接件，它可以把二根或三根型材連接在一起，加上配套設施的后蓋板，十分簡約美觀大方；傾斜角連接件用以二根型材非 90 °的傾斜角連接，安裝時它掩藏在型材的內部。

（4）內孔連接板和間距連接塊

內孔連接板關鍵用以矩形框和尺寸較大多頭空頭正方形型材與蹄角、萬向輪連接時應用，起過多功效。間距連接塊在應用時先將連接塊的尾部插入型材的槽坑內，轉動90°后即密不可分固定不動在型材上，隨后就可以在連接塊上安裝有機玻璃板等各種各樣控制面板，再用螺栓卡緊，安裝簡單，拆裝便捷。

（5）延展性腳手架扣件和主題活動門鉸鏈 延展性腳手架扣件有緊固抗震等級的作用，每段型材斜角連接時，將延展性腳手架扣件插進一段型材的槽坑內，隨后用專用型螺栓將每段型材連接起來，型材的連接點要事先開洞和攻外螺紋，此連接方法擰緊牢固，可合理地避免連接松脫。主題活動門鉸鏈用以每段型材中間的主題活動連接，其轉動范疇為180 °，有多種多樣連接方法。

（6）蹄角和萬向輪 蹄角是各種工業鋁型材架構及機器設備的通用性零配件，具備支撐點、抗震的功效，其擠出機螺桿可用以調整高寬比。在鋁型材制做的設備、手推車等架構上可安裝高精密的、具備降噪、防污和疊剎（多方位）的萬向輪。

（7）其他配件 工業鋁型材的其他配件也有合葉、內孔后蓋板、主題活動掛勾、平封槽條、U型槽條、門把和吊眼等。合葉用以型材與型材或型材與板中間的主題活動連接。內孔后蓋板安裝在型材的端表面，既美觀大方又確保安全性。主題活動掛勾可插進型材管溝內往返拖動，鉤掛各種各樣專用工具、線纜等物塊。平封口槽可將型材表層的槽坑遮住，具有裝飾設計功效，也可維持型材的表層干凈整潔。 U型槽條放進型材的坑槽體后，可將有機玻璃板等板才插進，具有緩存、維護和密封性等功效。門把安裝在型材上，可有利于打開和幫襯。吊眼安裝在型材端表面，用以吊裝。工業鋁型材零配件種類豐富多彩，大部分能夠考慮設計師的必須，關鍵的零配件有螺栓、螺帽、角件、連接件、內孔連接板、間距連接塊、延展性腳手架扣件、主題活動門鉸鏈、蹄角和萬向輪。
