鋁型材廠家都知道，工業(yè)鋁型材的陽極氧化膜厚會(huì)出現(xiàn)不均勻的情況，工業(yè)鋁型材膜厚不均勻會(huì)影響到鋁型材的抗腐蝕能力。所以要找出原因，以解決問題。鴻發(fā)有色憑借多年的鋁型材陽極氧化生產(chǎn)經(jīng)驗(yàn)，總結(jié)出了兩點(diǎn)主要的原因:

一、槽液溫度

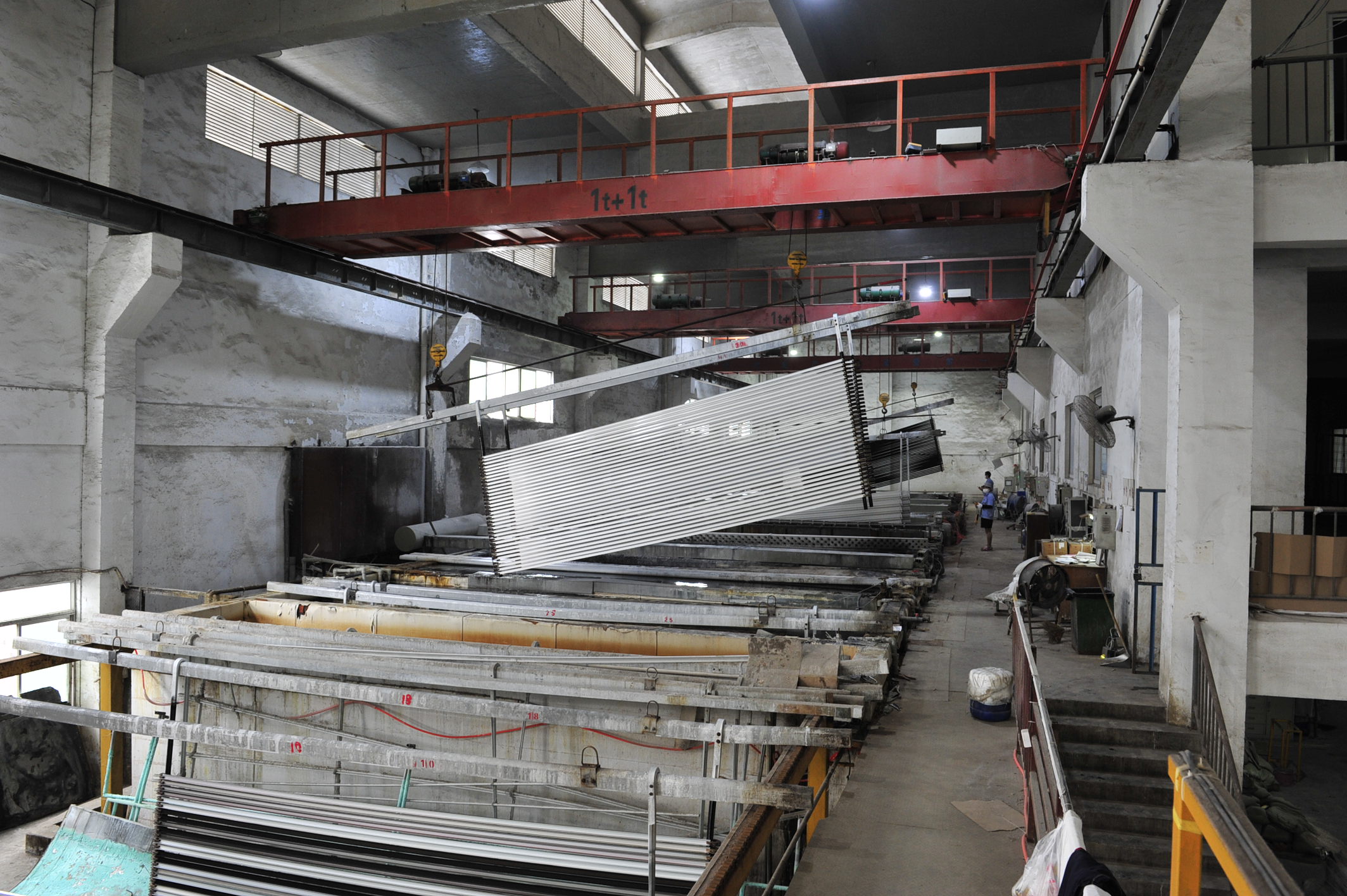

陽極氧化槽液的溫度對(duì)膜厚均勻性有非常大的影響，溫度高會(huì)使得鋁型材陽極氧化膜的溶解速度加快，氧化膜較薄，溫度低，氧化膜則較厚。所以陽極氧化反應(yīng)要在較低的溫度下進(jìn)行，工業(yè)鋁型材生產(chǎn)中是通過用冷水與槽液熱交換來達(dá)到降溫的目的。氧化槽上端的槽液通過熱交換器之后抽回氧化槽，抽回槽液與原槽液有溫差，由于氧化槽的體積比較大，槽液的循環(huán)不夠，抽回槽液的分配不均勻，會(huì)使得氧化槽液產(chǎn)生溫度差。以臥式生產(chǎn)線為例，同根型材兩端膜厚不同，可能是因?yàn)椴垡簝啥擞袦囟炔睿瑨炝仙舷履ず癫煌?，可能是因?yàn)椴垡荷舷掠袦囟炔睢?nbsp;

二、陰極面積

同一支鋁型材上的幾個(gè)面，膜是否均勻，與對(duì)應(yīng)的陰極面積有比較大的關(guān)系。陰極面積大，使得分布于工業(yè)鋁型材各部位的電流密度均勻，因而膜厚也均勻。在臥式線生產(chǎn)中有時(shí)會(huì)出現(xiàn)同掛料每根型材相同部位膜厚偏低的現(xiàn)象，這很有可能是因?yàn)榕c該部位相對(duì)應(yīng)的陰極板出現(xiàn)了松動(dòng)，甚至是脫落，使得陰極面積減少，導(dǎo)致膜厚偏低。

以上兩點(diǎn)是工業(yè)鋁型材氧化膜厚不均勻的主要原因，氧化時(shí)注意控制好溫度和陰極面積非常重要。

鴻發(fā)有色生產(chǎn)鋁型材近30年，公司先后通過了ISO9001-2008質(zhì)量管理體系認(rèn)證、OHSAS18001職業(yè)健康安全管理體系認(rèn)證，SGS的ROHS認(rèn)證，TUV認(rèn)證，歐盟CE認(rèn)證。鴻發(fā)有色的鋁型材產(chǎn)品內(nèi)控驗(yàn)收標(biāo)準(zhǔn)遠(yuǎn)超國家標(biāo)準(zhǔn)GB5237-2008，品質(zhì)信得過。 咨詢熱線： 025-56607199
