淬火這道工序一般金屬才會(huì)需要用到，就是把加熱的金屬迅速降溫，以提高金屬的硬度和強(qiáng)度。鋁合金淬火也是一樣的道理，鋁型材淬火包括風(fēng)冷淬火和水冷淬火。

一般我們常用的6063鋁型材有 6063-T5 狀態(tài)和6063-T6狀態(tài)， T5狀態(tài)就是風(fēng)冷淬火狀態(tài)，T6 狀態(tài)就是水冷淬火狀態(tài)。鋁型材的擠壓溫度在 460-500 攝氏度之間，淬火之后的溫度要降到 200度以下，才能達(dá)到提高硬度的作用。

有人說水冷淬火比風(fēng)冷淬火效果更好，因T6狀態(tài)硬度可以達(dá)到更高。其實(shí)風(fēng)冷淬火只要溫度降的夠快，也能達(dá)到T6效果。要提高鋁型材硬度不一定非要水冷淬火，也可以用強(qiáng)風(fēng)冷。

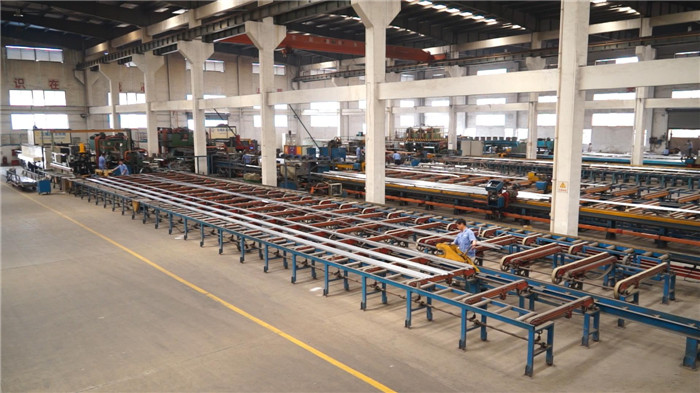

水冷或者風(fēng)冷都稱作在線淬火，就是從擠壓機(jī)出來就開始淬火過程。除了在線淬火T6狀態(tài)也可以離線淬火，也就是采用淬火爐淬火。要根據(jù)客戶的要求和產(chǎn)品品種規(guī)格來定。在實(shí)際生產(chǎn)中，不管采用哪種生產(chǎn)工藝關(guān)鍵是要達(dá)到該鋁型材產(chǎn)品的力學(xué)性強(qiáng)度要求。

淬火效果越好的鋁型材在后面的時(shí)效過程中就可以達(dá)到更高的硬度。T5和T6狀態(tài)的區(qū)別不止是在硬度上面（6063-T5硬度在8-12HW,6063-T6硬度可以到12HW以上）。T5狀態(tài)產(chǎn)品尺寸不易變形，大多數(shù)建筑鋁型材和工業(yè)鋁型材都采用6063-T5狀態(tài)。而t6狀態(tài)的話如果材料比較薄遇水容易變形。
